一、產品[電動三通調節球閥]的詳細資料：
產品型號：ZAJQ型
產品名稱：電動三通調節球閥
產品特點：ZAJQ型智能電動球閥是由DTR系列智能式執行機構和三通球閥組成，是一種旋轉類切斷調節閥門，具有關閉嚴密，結構緊湊，重量輕，維修方便等優點。廣泛用于氣體、液體、蒸汽、油品等腐蝕性介質的管道自動化控制中。
兩閥座密封三通球閥具有結構緊湊、外型美觀、密封性能好。它能實現對管道中介質流向的切換。也能使相互垂直的兩個通道連通或關閉。
四閥座密封三通球閥具有造型美觀、結構緊湊合理，它不僅可實現介質流向的切換，也可使三個通道相互連通，現時也可關閉任一通道，使另外兩個通道連通，靈活控制管路中介質的合流或分流。
二、控制模塊主要技術指標：
控制精度：0.1%~3.1%可調。
接受控制信號：0～10mA.DC、 4～20mA.DC或1～5V.DC
按鍵選擇：1、輸入信號中斷時：“中斷”模態（開、停、關）2、正逆動作選擇3、控制精度選擇。
電動裝置全開、全閉位置自動定位標定，方便準確。
按輸入信號和電動裝置位置進行智能步距調整自動定位，抑制振蕩精度高。
輸出電動裝置位置信號：4~20mA.DC對應電動裝置全閉、全開。
三、閥內組件：
閥芯形式： O型閥芯
流量特性： 快開型
材 料： 1Cr18Ni9Ti 0Cr17Ni12Mo2襯聚四氟乙烯
密封面材料：聚四氟乙烯、PPL、硬密封
四、執行機構：
類型：可選PSQ、3810R、DTR角行程執行機構。防爆型選3810系列。
技術參數和性能：請參閱對應的執行機構和閥門定位器的說明書。

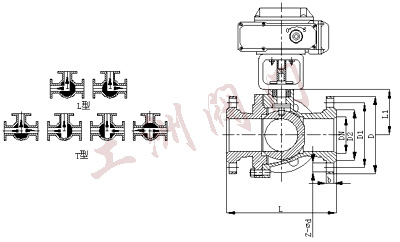

五、ZAJQ型電動三通調節球閥主要外形尺寸：
公稱壓力或壓力級 | 公稱通徑 | 尺寸 |
mm
| in | L
| L1
| D
| D1
| D2
| b
| z-Φd |
PN1.6MPa | 15
| | 130
| 65
| 95
| 65
| 45
| 14
| 4-14 |
20
| | 150
| 75
| 105
| 75
| 55/58
| 14/16
| 4-14 |
25
| | 160
| 80
| 115
| 85
| 65/68
| 14/16
| 4-14 |
32
| | 180
| 90
| 135/140
| 100
| 78
| 16
| 4-18 |
40
| | 200
| 100
| 145/150
| 110
| 85/88
| 16
| 4-18 |
50
| | 230
| 115
| 160/165
| 125
| 100/102
| 16/18
| 4-18 |
65
| | 290
| 145
| 180/185
| 145
| 120/122
| 18
| 4-18 |
80
| | 310
| 155
| 195/200
| 160
| 135/138
| 20
| 4-18 |
100
| | 350
| 175
| 215/220
| 180
| 155/158
| 20
| 4-18 |
125
| | 400
| 200
| 245/250
| 210
| 185/188
| 22
| 4-18 |
150
| | 480
| 240
| 280/285
| 240
| 210/212
| 24/22
| 8-23/8-22 |
PN2.5MPa | 15
| | 130
| 65
| 95
| 65
| 45
| 16
| 4-14 |
20
| | 150
| 75
| 105
| 75
| 55/58
| 16
| 4-14 |
25
| | 160
| 80
| 115
| 85
| 65/68
| 16
| 4-14 |
32
| | 180 | 90
| 135/140
| 100
| 78
| 18
| 4-18 |
40
| | 200
| 100
| 145/150
| 110
| 85/88
| 18
| 4-18 |
50 | | 230
| 115
| 160/165
| 125 | 100/102
| 20
| 4-18 |
65
| | 290
| 145
| 180/185
| 145
| 120/122
| 22
| 8-18 |
80
| | 310
| 155
| 195/200
| 160
| 135/138
| 22/24
| 8-18 |
100
| | 350
| 175
| 230/235 | 190
| 160/162
| 24
| 8-23/8-22 |
125
| | 400
| 200
| 270
| 220
| 188
| 28/26
| 8-25/8-26 |
150
| | 480
| 240
| 300
| 250
| 218
| 30/28
| 8-25/8-26 |
PN4.0MPa | 15
| | 130
| 65
| 95
| 65
| 45
| 16
| 4-14 |
20
| | 150
| 75
| 105
| 75
| 55/58
| 16
| 4-14 |
25
| | 160
| 80
| 115
| 85
| 65/68
| 16
| 4-14 |
32
| | 180
| 90
| 135/140
| 100
| 78
| 18
| 4-18 |
40
| | 200
| 100 | 145/150
| 110
| 85/88
| 18
| 4-18 |
50
| | 230
| 115
| 160/165
| 125
| 100/102
| 20
| 4-18 |
65
| | 290
| 145
| 180/185
| 145
| 120/122
| 22
| 8-18 |
80
| | 310
| 155
| 195/200
| 160
| 135/138
| 22
| 8-18 |
100
| | 350
| 175
| 230/235
| 190
| 160/162
| 24
| 8-23/8-22 |
125 | | 400
| 200
| 270
| 220
| 188
| 28
| 8-25/8-26 |
150
| | 480 | 240
| 300
| 250 | 218
| 30
| 8-25/8-26 |
Class150PN2.0MPa | 15
| 1/2 | 130
| 65
| 89
| 60.5
| 35
| -
| 4-15 |
20
| 3/4 | 150
| 75
| 98
| 70
| 43
| -
| 4-15 |
25
| 1 | 160
| 80
| 108/110 | 79.5
| 51
| 11.5
| 4-15/4-16 |
32
| 11/4 | 180
| 90
| 117/120
| 89
| 64 | 13.0 | 4-15/4-16 |
40
| 11/2 | 200
| 100
| 127/130
| 98.5
| 73
| 14.5
| 4-15/4-16 |
50
| 2 | 230
| 115
| 152/150
| 120.5
| 92
| 16.0
| 4-19/4-20 |
65
| 21/2 | 290
| 145
| 178/180
| 139.5
| 105
| 17.5
| 4-19/4-20 |
80
| 3 | 310
| 155 | 190
| 152.5
| 127
| 19.5
| 4-19/4-20 |
100
| 4 | 350
| 175
| 229/230
| 190.5
| 157
| 24.0
| 8-19/8-20 |
125
| 5 | 400
| 200
| 254/255
| 216.0
| 186
| 24.0
| 8-22 |
150 | 6
| 480
| 240
| 279/280
| 241.5
| 216
| 25.5
| 8-22 |
JIS10K | 15
| | 130
| 65
| 95
| 70
| 52
| 12
| 4-15 |
20
| | 150
| 75
| 100
| 75
| 58
| 14
| 4-15 |
25
| | 160
| 80
| 125
| 90
| 70
| 14
| 4-19 |
32
| | 180
| 90
| 135
| 100
| 80
| 16
| 4-19 |
40
| | 200
| 100
| 140
| 105
| 85
| 16
| 4-19 |
50
| | 230
| 115
| 155
| 120
| 100
| 16
| 4-19 |
65
| | 290
| 145
| 175
| 140
| 120
| 18
| 4-19 |
80
| | 310
| 155
| 185
| 150
| 130
| 18
| 8-19 |
100
| | 350
| 175
| 210
| 175
| 155
| 18
| 8-19 |
125 | | 400 | 200 | 250 | 210 | 185 | 20 | 8-23 |
150 | | 480 | 240 | 280 | 240 | 215 | 22 | 8-23 |
注：1、表中以分數表示者，分子為JB/T74~90系列2尺寸（等同于原機標JB74~90-59的尺寸），分母為JB/T74~90系列1、GB9112~9131（PN1.6、2.5、4.0Mpa）及HGJ44~76尺寸。 2、表中以分數表示者，分子為ANSI B16.5尺寸，分母為GB9112~9131、SH3406尺寸。
訂貨須知：
一、①ZAJQ型電動三通調節球閥產品名稱與型號②ZAJQ型電動三通調節球閥口徑③ZAJQ型電動三通調節球閥是否帶附件二、若已經由設計單位選定公司的ZAJQ型電動三通調節球閥型號，請按ZAJQ型電動三通調節球閥型號
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，
?
?
