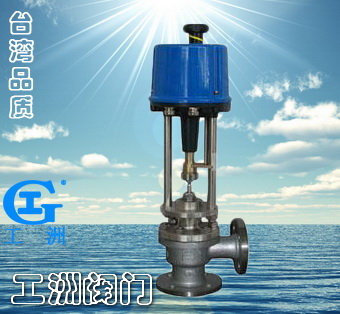

一、產品[電子式電動角型調節閥]的詳細資料： 產品型號：ZDSJ型 產品名稱：電子式電動角型調節閥 產品特點：ZDSJ系列電子式直行程電動角型調節閥，配用德國進口PS系列直行程電動執行機構，實現對壓力、流量、溫度、液位等參數的調節。具有體積小、重量輕、泄漏量少、流路簡單、阻力小，使用于高壓差、高粘度、含有懸浮物和顆粒狀物質液體的調節，可以避免結焦，堵塞，也便于自潔和水清洗，角型閥一般使用于底進側出的場合，因為這樣可使調節有較好的穩定性。電子式電動角型調節閥,電動角型調節閥,電子式調節閥。 二、閥體： 形式：角型單座鑄造閥
公稱通徑：20-300mm
公稱形式：PN1.6 4.0 6.4Mpa
連接形式：法蘭式按JB78-59 JB79-59
材料：HT200 ZG230―450 ZG1Cr18Ni9Ti ZG0Cr18Ni12Mo2Ti
三、上閥蓋： 常 溫 型：-20℃－+200℃
散 熱 型：-40℃－+450℃
壓蓋形式：螺栓壓緊式
填 料：V型聚四氟乙烯填料、柔性石墨、不銹鋼波紋管 四、閥內組織： 閥芯形式：上導向單座柱塞式閥芯

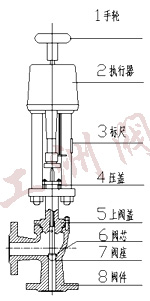

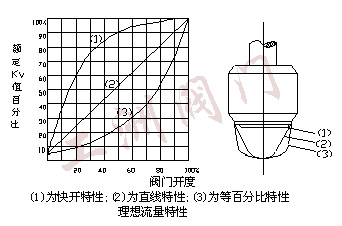

流量特性：等百分比特性，直線特性和快開特性
材 料：1Cr18Ni9Ti 0Cr18Ni12M02Ti
五、執行機構： 類型：可選PS、3810、ZAZ型（DN100以內）、DKZ型（DN100以上）系列電子式直行程執行機構。
防爆型選用3810系列技術參數和性能：請參閱對應的執行機構與閥門定位器說明書。 六、ZDSJ型電動角型調節閥規格參數表： 公稱通徑DN
| 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 閥座直徑dn(mm)
| 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 額定流量系數Kv
| 6.5 | 10 | 16 | 25 | 40 | 63 | 100 | 160 | 250 | 400 | 630 | | | 行程mm
| 10 | 16 | 25 | 40 | 60 | 100 | 100 | 允許壓差ΔMPa
| 6.1 | 3.8 | 2.3 | 1.4 | 1.0 | 2.3 | 1.6 | 1.0 | 0.8 | 0.6 | 0.4 | | | 基本誤差%
| ±2.5 | 回差%
| 2.5 | 死區%
| 1.0 | 始終點偏差%
| ±2.5 | 額定行程偏差%
| 2.5 | 允許泄漏量Q
| Kv值的0.1% | 可調范圍 | 30:1 | 配電動執行器型號 | PSL | PSL201 | PSL202 | PSL204 | PSL208 | PSL312 | PSL320 | 3810L | SA-08 | 381LSA-30 | 381LSB-30 | 381LSB-50 | 381LSC-65 | 381LSC-160 | 公稱壓力 介質溫度閥 體材料 | 1.6MPa | 常溫-20℃～+200℃ 鑄鐵HT200 | 4.0MPa | 常溫-20℃～+200℃ 鑄鋼ZG25 鑄不銹鋼ZG1Cr18Ni9Ti | 中溫-40℃～+450℃ 鑄鋼ZG25 鑄不銹鋼ZG1Cr18Ni9Ti | 6.4MPa | 常溫-20℃～+200℃ 鑄鋼ZG25 鑄不銹鋼ZG1Cr18Ni9Ti | 中溫-40℃～+450℃ 鑄鋼ZG25 鑄不銹鋼ZG1Cr18Ni9Ti |
七、主要零件材料及推薦使用溫度范圍： 閥體材料 | 公稱
壓力
MPa
| 介質工作溫度℃ | 〈 | 〈 | 〈 | 〈 | 〈 | 〈 | 〈 | 〈 | 〈 | 〈 | 〈 | 〈 | 〈 | 〈 | 120 | 200 | 250 | 300 | 350 | 400 | 425 | 450 | 475 | 500 | 525 | 550 | 575 | 600 | 最大工作壓力MPa | 鑄鐵HT200
| 1.6
| 1.6 | 1.5 | | | | | | | | | | | | | 鑄鋼ZG25
| 4.0 6.4
| | 4.0 6.4 | 3.7 5.9 | 3.3 5.2 | 3.0 4.7 | 2.8 4.1 | 2.3 3.7 | 1.8 2.9 | | | | | | | 鑄不銹鋼ZG1Cr18Ni9Ti | 4.0 6.4 | | | | | 4.0 6.4 | 3.0 4.4 | 2.7 4.2 | 2.4 4.0 | 2.1 3.8 | 1.9 3.5 | 1.7 3.4 | 1.4 3.2 | 1.1 2.9 | 0.8 2.6 |

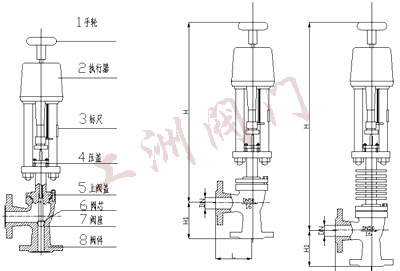

八、安裝尺寸和重量： 公稱通徑DN（mm） | L（mm）
| H1mm | H（mm） | Rmm | 重量（kg） | PN（MPa）
| 常溫 | 中溫 | PN1.6 MPa | 1.6 | 20
| 100
| 100
| 740
| 870
| 176
| 15.5 | 25
| 115
| 115
| 740
| 870
| 176
| 25 | 32
| 130
| 130
| 785
| 915
| 176
| 27.5 | 40
| 130
| 130
| 770
| 900
| 176
| 28.5 | 50
| 150
| 150
| 785
| 920
| 176
| 32.5 | 65
| 170
| 170
| 915
| 1080
| 225
| 59 | 80
| 190
| 190
| 975
| 1140
| 225
| 59 | 100
| 215
| 215
| 1035
| 1200
| 225
| 87 | 125
| 250
| 250
| 1145
| 1285
| 225
| 133 | 150
| 275
| 275
| 1200
| 1340
| 225
| 171 | 200 | 325 | 325 | 1255 | 1400 | 225 | 269 |
九、型號編制說明： Z | D | S | JP | 16 | C | G | 自控閥門 | 執行機構類型 | 位移特征： | 閥門結構形式： | 公稱壓力： | 閥體材質： | 溫度類型： | | D：表示PS系列
| S：表示直行程 | J：表示角形閥 | 16：表示1.6MPa | C：表示碳鋼 | G：表示中溫型常溫省略 | | R：表示3810系列
| | P：表示單座 | 40：表示4.0MPa
| P：表示不銹鋼鑄鐵省略 | | H：表示DKZ系列
| | | 64：表示6.4MPa | | | C：表示ZAZ系列 | | | | | |
? 訂貨須知：
一、①ZDSJ電子式角型調節閥產品名稱與型號②ZDSJ電子式角型調節閥口徑③ZDSJ電子式角型調節閥是否帶附件二、若已經由設計單位選定公司的ZDSJ電子式角型調節閥型號，請按ZDSJ電子式角型調節閥型號
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，
? ? 相關產品： 精小型電子式調節閥 ZAJQ型電動三通調節球閥 ZAJV型調節球閥 電動調節球閥 ZAJW型電動調節蝶閥 給水回轉式調節閥 |
|
