一、產品[部分回轉閥門電動裝置]的詳細資料：

產品型號：Q型

產品名稱：部分回轉閥門電動裝置

產品特點：部分回轉型閥門電動裝置適用于蝶閥、球閥、旋塞閥和風門擋板等做90o回轉的閥門。Q為一體式，DQ為疊加式（Z型電裝加二級減速器）。用于控制閥門的開啟、關閉或調節，可遠距離控制，也可現場操作。廣泛用于電力、冶金、石油、化工、食品、紡織、造紙、制藥、水廠和污水處理等部門。

二、特點：

按使用環境分：Q、DQ為戶外型，QB為隔爆型，QZ為整體型，QT為調節型。
本產品的性能符合JB/T8528-1997《普通型閥門電動裝置技術條件》的規定；隔爆型的性能符合GB3836.1-2000《爆炸性環境用防爆電氣設備通用要求》，GB3836.2-2000《爆炸性環境用防爆電氣設備隔爆型電氣設備“d”》及JB/T8529-1997《隔爆型閥門電動裝置技術條件》的規定。并經國家防爆電氣產品質量監督檢驗測試中心檢定，取得了防爆合格證。

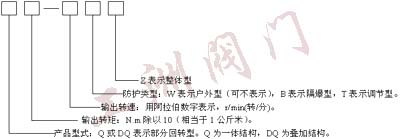

三、型號表示方法：

型號示例：
1.Q10-1B表示一體式部分回轉，輸出轉矩100N.m（10Kgf.m）,輸出轉速1r/min，隔爆型。
2.DQ8000-0.26Z疊加結構，輸出轉矩80000N.m（8000Kgf.m）,輸出轉速0.26r/min，整體普通型。

四、工作環境和主要技術參數：

1電源：電機為三相交流，380V（特殊訂貨220V或660V），50Hz（特殊訂貨60Hz）；控制線為220V，50Hz（特殊訂貨60Hz）；遠程控制為24VC。
2工作環境
2.1環境溫度：-20~+60oC（特殊訂貨-60~+80oC）。
2.2相對濕度：≤90%（25oC時）
2.3周?chē)橘|(zhì)：普通型用于無易燃，易爆和無腐蝕介質的場所；隔爆產品有dI和dIIBT4兩種，dI適用于煤礦等非采掘工作面；dIIBT4用于工廠，適用于環境為IIA、IIB級T1-T4組的爆炸性氣體混合物。（詳見GB3836.1）
2.4防護等級：IP44-IP68
3主要技術參數見表1。
表1 Q和DQ型電裝的主要性能參數

五、訂貨須知：

4.1請按型號表示方法寫明型號，開、關向所需轉矩必須分別說明，若不說明則按本廠規定提供。
4.2環境具有爆炸性氣體必須說明，并必須符合本說明書中的防爆標志的規定。
4.3若連接尺寸與本說明書不符，可與本廠協商解決。
4.4手輪順時針旋轉為關閥，如與此相反必須說明。
4.5所需規格一般由用戶選擇，若有困難本廠可為用戶選用。

?

?
