產品詳細信息斜面球閥結構特點：
1、獨特的結構密封更加可靠斜面球閥又稱“楔式球閥”，采用整體上裝式新型結構。兩閥座密封面設計成楔形兩斜面，球體上部有一彈簧。在彈簧力的作用下，閥座密封面與球體緊密貼合，形成可靠的密封。
2、閥桿凸肩結構即可防脫又保證了上密封性能閥桿下端設有凸肩，可在閥體內壓異常升高時，防止閥桿脫出。在彈簧及介質力的作用下，閥桿?? 凸肩壓緊墊片，形成上密封效果。
3、先進的防火、防靜電結構在球體與閥座之間設置有防火金屬環。在意外火災閥座燒損后，金屬環壓在球體上起到密封作用。確保系統的安全，防止重大事故發生。球體上部的予緊彈簧可將球體與閥座摩擦產生的靜電，經導線導入地下。防止因靜電產生的火花點燃易燃易爆介質，保證系統的安全。?????????????????????????????????
4、閥門的啟、閉力小，安裝、維修方便閥桿填料函的密封采用填料平面與閥桿凸肩、
閥蓋平面的壓緊，靠彈簧的予緊力及上壓蓋的壓緊力實現密封。減輕了閥門的啟、閉力。閥門采用整體上裝式結構，只須將上部閥蓋拆開，既可取出閥門體內全部零件。便于閥門的維修和更換。
?
▲標準規范??
設計制造：GB12237-1989
結構長度：GB12221-1989
法蘭連接：GB9113，JB/T79
????????? G20592，SH3406
焊接標準： GB12224-1989

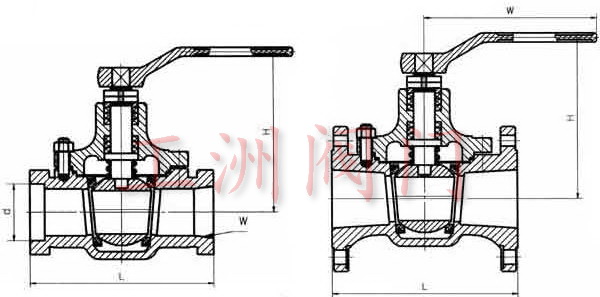

▲ 主要結構尺寸及重量?
DN | L | H | W螺紋 |
15 | 90 | 78 | 1/2” |
20 | 100 | 82 | 3/4” |
25 | 115 | 88 | 1” |
40 | 150 | 95 | 11/2” |
50 | 180 | 110 | 2” |
DN | L | H | d |
15 | 90 | 78 | 22.5 |
20 | 100 | 82 | 28.5 |
25 | 115 | 88 | 34.5 |
40 | 150 | 95 | 48.7 |
50 | 180 | 110 | 61.3 |
DN | L | H | W |
15 | 130 | 60 | 150 |
20 | 130 | 65 | 150 |
25 | 140 | 75 | 150 |
32 | 165 | 90 | 150 |
40 | 165 | 95 | 230 |
50 | 203 | 110 | 230 |
65 | 222 | 145 | 350 |
80 | 241 | 150 | 450 |
100 | 305 | 180 | 450 |
125 | 356 | 250 | 600 |
150 | 394 | 270 | 700 |
200 | 457 | 345 | 950 |
DN | L | H | W |
15 | 130 | 78 | 150 |
20 | 130 | 85 | 160 |
25 | 140 | 95 | 180 |
32 | 165 | 150 | 250 |
40 | 165 | 150 | 300 |
50 | 203 | 190 | 350 |
65 | 222 | 195 | 350 |
80 | 241 | 215 | 400 |
100 | 305 | 250 | 450 |
125 | 356 | 286 | 600 |
150 | 394 | 320 | 700 |
200 | 457 | 345 | 950 |
in | mm | L | H | W |
1/2 | 15 | 130 | 60 | 150 |
3/4 | 20 | 152 | 65 | 150 |
1 | 25 | 160 | 75 | 150 |
11/4 | 32 | 165 | 90 | 150 |
11/2 | 40 | 165 | 95 | 230 |
2 | 50 | 178 | 110 | 230 |
21/2 | 65 | 190 | 145 | 350 |
3 | 80 | 203 | 150 | 400 |
4 | 100 | 229 | 180 | 450 |
5 | 125 | 356 | 250 | 500 |
6 | 150 | 394 | 270 | 600 |
8 | 200 | 457 | 345 | 700 |
in | mm | L | H | W |
1/2 | 15 | 140 | 60 | 150 |
3/4 | 20 | 152 | 65 | 150 |
1 | 25 | 165 | 75 | 160 |
11/4 | 32 | 178 | 90 | 160 |
11/2 | 40 | 190 | 95 | 190 |
2 | 50 | 216 | 110 | 350 |
21/2 | 65 | 241 | 145 | 400 |
3 | 80 | 283 | 150 | 450 |
4 | 100 | 305 | 180 | 450 |
5 | 125 | 381 | 250 | 600 |
6 | 150 | 403 | 270 | 700 |
8 | 200 | 502 | 345 | 950 |
