產品名稱：截止閥產品型號：JZF產品口徑：DN10-50產品壓力：1.6-50.0MPa產品材質：鑄鋼、不銹鋼等產品概括：生產標準：國家標準GB、機械標準JB、化工標準HG、美標API、ANSI、德標DIN、日本JIS、JPI、英標BS生產。閥體材質：銅、鑄鐵、鑄鋼、碳鋼、WCB、WC6、WC9、20#、25#、鍛鋼、A105、F11、F22、不銹鋼、304、304L、316、316L、鉻鉬鋼、低溫鋼、鈦合金鋼等。工作壓力1.0Mpa-50.0Mpa。工作溫度：-196℃-650℃。連接方式：內螺紋、外螺紋、法蘭、焊接、對焊、承插焊、卡套、卡箍。驅動方式：手動、氣動、液動、電動。? ? 產品詳細信息

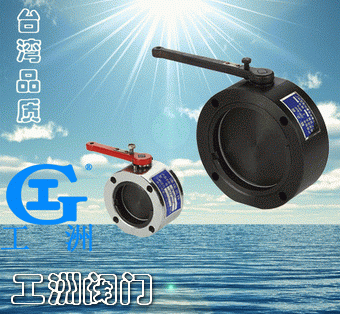

JZF型截止閥

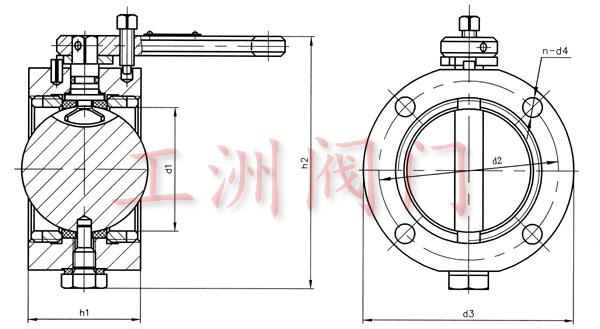

圖形符號 型號說明 ① 產品代號：JZF截止閥 ② 公稱通徑：40、60、65、80、100mm ③ 連接形式：F-法蘭式 外形尺寸 型號 h1 h2 d1 d2 d3 n-d4 兩端密封形式 JZF-40FA 40 90 Ф44 Ф64 Ф75 4-Ф7 兩端平面、無O形圈溝槽 JZF-40FB 40 90 Ф44 Ф70 Ф81 4-Ф7 兩端帶56×3.5 O形圈溝槽 JZF-60F 45 115 Ф68 Ф92 Ф105 4-Ф7 兩端平面、無O型圈溝槽 JZF-65F 50 150 Ф68 Ф108 Ф135 6-Ф11 兩端平面、無O型圈溝槽 JZF-80F 50 150 Ф91 Ф120 Ф135 4-Ф9 兩端平面、無O型圈溝槽 JZF-100F 55 175 Ф116 Ф148 Ф165 4-Ф9 兩端平面、無O型圈溝槽
