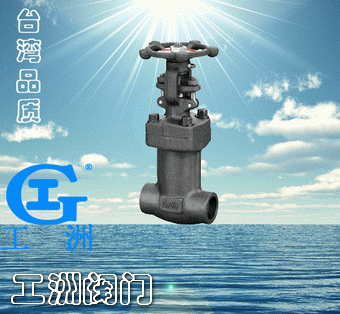

鍛鋼波紋管閥門概述：

工洲鍛鋼波紋管閥門有二種閥蓋設計形式.第一種是螺栓式閥蓋,按這種設計形式設計的閥門,其閥體與閥蓋用螺栓螺母連接,纏繞式墊片(304夾柔性石墨制造)密封.客戶有特殊要求時也可采用金屬環連接.第二種設計形式是焊接式閥蓋,掃這種設計形式設計的閥門,其閥體與閥蓋用螺紋連接,全焊密封.客戶有特殊要求時也可采用透焊接連接.
延長閥體閥門適用于閘閥、球閥和截止閥。

延長閥體閥門設計結構和特征：

延長閥體閥門符合API602.檢驗與測試按API598,標記按MSS-SP-25.

采用以下結構

自定心壓板壓套式

螺紋、承插或?qū)附佣苏w延長閥體

螺栓連接、纏繞墊片密封式閥蓋和螺紋連接、全焊密封式閥蓋

整體式上密封座

承插端符合ASME B16.11

螺紋端符合（NPT）ANSI/ASME B1.20.1

明桿支架型（OS￡Y）

相關壓力：

?800LB

鍛鋼波紋管截止閥 800Lb

鍛鋼波紋管截止閥標準材質細表

序號	零件名稱	CStoASTM	AStoASTM	SStoASTM
		A105	A182F22	A182F304(L)	A182F316(L)
1	閥體	A105	A182F22	A182F304(L)	A182F316(L)
2	閥瓣	A276420	A276304	A276304(L)	A276316(L)
3	閥桿	A182F6	A182F304	A182F304(L)	A182F316(L)
	波紋管	SS
4	墊片	316夾柔性石墨		316夾PTFE
5	閥蓋	A105	A182F22	A182F304(L)	A182F316(L)
6	螺栓	A193B7	A193B16	A193B8	A193B8M
7	填料	柔性石墨		PTFE
8	填料壓套	A276420		A182F304
10	填料壓板	A216WCB		A351CF8
12	閥桿螺母	A276420
	手輪	A197
13	鎖緊螺母	A1942H	A1944	A1948	A1948M
	銷釘	A276420		A182F304
	活節螺栓	A193B7	A193B16	A193B8	A193B8M
	螺母	A1942H	A1944	A1948	A1948M
	墊圈	SS
14	銘牌	SS
適用介質		水、蒸汽、油品等	水、蒸汽、油品等	硝酸、醋酸等
適用溫度		―29℃～425℃	―29℃～550℃	―29℃～200℃

注意:客戶需求的其他材質也可采用.密封面材料配對客戶指定內件代號決定

CS=碳鋼;AS=合金鋼;SS=不銹鋼;

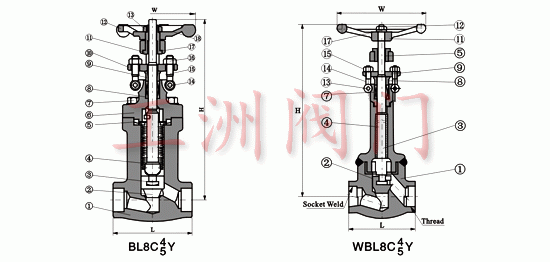

鍛鋼波紋管截止閥尺寸(MM)和重量(KG)

NPS	縮徑	3/8"	1/2"	3/4"	1"	11/4"	11/2"	2"
	全徑		3/8"	1/2"	3/4"	1"	11/4"	11/2"
L1		79	79	92	111	120	120	140
L		79	79	92	111	120	152	172
H(開)		220	220	225	244	321	321	347
W		100	100	100	125	160	160	180
重量	螺栓式	3.2	3.0	4.8	7.9	11.0	16.8	25.2
	焊接式	3.0	2.8	4.8	7.0	9.6	13.5	20.25
