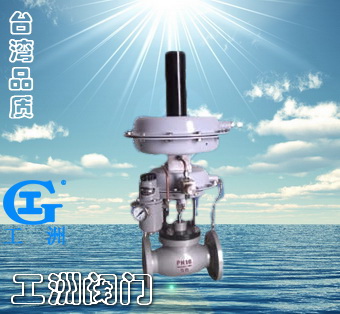

一、概述： ??? ZZYVP氮封閥由控制閥、執行器和指揮器組成，是一種無需外加能源，利用被調介質自身壓力為動力源，進行自動調節壓力恒定的節能型產品，該閥控制精度高，比一般自力式調壓閥高一倍左右，適合在控制精度要求較高的場合。
（B）控制閥后壓力
（K）控制閥前壓力 二、主要零件材料： 閥 體：ZG230～450、ZG1Cr18Ni9Ti ZGCr18Ni12Mo2Ti
閥 芯：1Cr18Ni9Ti Cr18Ni12Mo2Ti
閥 座：1Cr18Ni9Ti Cr18Ni12Mo2Ti
波紋管：1Cr18Ni9Ti
膜 蓋：A3、1Cr18Ni9Ti
膜 片：丁脯橡膠、耐油像膠、氟橡膠 三、ZZYVP氮封閥主要技術參數：
公稱通徑DN（mm） | 20 | 25 | 40 | 50 | 65 | 80 | 100 | 閥座直徑（mm） | 6 | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 額定流量系數KV | 3.2 | 5 | 8 | 11 | 20 | 50 | 80 | 100 | 160 | | 壓力調節范圍KPa | 0.5～5.5、5～10、9～14、13～19、18～24、23～28 27～33、31～38、36～44、42～51、49～58、56～66 | 公稱壓力PN（MPa） | 1.0 1.6 | 被調介質溫度（°C） | ≤80 | 調節精度（%） | ±10 | 允許泄漏量 | 10-4X閥額定容量 |
四、ZZYVP氮封閥外形尺寸： 公稱通徑DN | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | A | 395 | H | 680 | 690 | 710 | 720 | 735 | 797 | 837 | 1050 | L | 185 | 200 | 205 | 222 | 254 | 276 | 298 | 352 | 法蘭標準 | GB:1.6、2.5、4.0MPa ANSI:150、JIS:10K |
注：本表法蘭距離以PN16為依據。 訂貨須知：
一、①ZZYVP氮封閥產品名稱與型號②ZZYVP氮封閥口徑③ZZYVP氮封閥是否帶附件二、若已經由設計單位選定公司的ZZYVP氮封閥型號，請按ZZYVP氮封閥型號
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，
