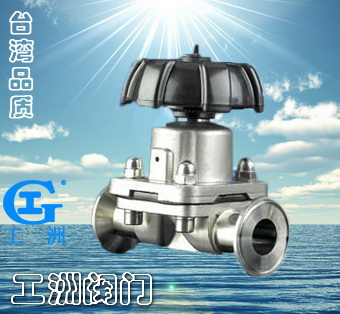

一、產品[隔膜閥]的詳細資料： 產品名稱：藥用衛生級隔膜閥 產品特點：工業標準：ISO、DIN、IDF 藥用衛生級隔膜閥,藥用隔膜閥,隔膜閥
部件列表：1、閥體 2、隔膜 3、閥瓣 4、閥桿 5、閥蓋 6、手輪 二、用途： 本閥隔膜采用進口加強硅橡膠，閥體經高速精加工拋光處理，光潔度達到Ra0.2um，絕對無菌、無孔角、廣泛應用于生物、制藥、電子等無菌要求很高的系統。
適用溫度：≤150℃
壓力等級：PN(MPa) 1.0 三、材料： 閥體：SUS316L無鐵合金
隔膜：硅橡膠 四、測試： 襯里層：電火花檢測
試驗與檢驗按GB/T 13927標準
公稱壓力：PN(MPa)
閥體：PN×1.5
密封：PN×1.1 五、I型連接管焊接（圖1）： 公稱通徑 DN | 公稱壓力
MPa | A
mm | B
mm | E
mm | F
mm | 15 | 1.0 | 108 | 34 | 80 | 89/99 | 20 | 118 | 50.5 | 80 | 91/102 | 25 | 127 | 50.5 | 80 | 110/123 | 32 | 146 | 50.5 | 80 | 129/138 | 40 | 159 | 50.5 | 120 | 139/159 | 50 | 191 | 64 | 120 | 159/186 |
訂貨須知：
一、①藥用衛生級隔膜閥產品名稱與型號②藥用衛生級隔膜閥口徑③藥用衛生級隔膜閥是否帶附件二、若已經由設計單位選定公司的藥用衛生級隔膜閥型號，請按藥用衛生級隔膜閥型號
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，
